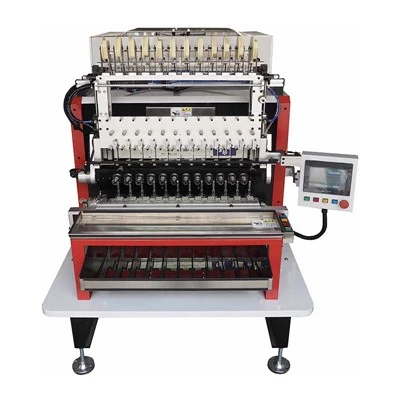

KXP12-81 Sħiħa auto 12 Spindles Bobbin Transformer Coil Winding Machine

Speċifikazzjoni

Numru ta 'magħżel tal-istralċ	12
Veloċità tal-magħżel	10000rpm
Dijametru tal-wajer	0.03-0.45mm (Ħtieġa li tagħżel speċifikazzjonijiet differenti tat-tensjoni)
Spazjar tal-magħżel	81mm
Dijametru massimu ta 'barra tal-bobbin	40mm
Dijametru ta 'ġewwa tal-assemblaġġ tal-immuntar ta' malajr tal-magħżel	Standard: 10mm Speċjali: 12mm
Medda li tiċċaqlaq il-pin tal-gwida	X:80 Y:100 Z:70 mm
Qawwa tal-mutur servo tal-istralċ	1.5KW
X\\Y\\Z qawwa servo assi	400W\400W\750W
Pressjoni	0.4-0.65Mpa
Vultaġġ tal-provvista	AC220V±10% 50HZ
Qawwa totali	3.5KW
Daqs tal-magna	Tul: 1100mm Wisa ': 1000mm Għoli: 1400mm
Piż tal-magna	720Kg

Deskrizzjoni tal-Partijiet Ewlenin

Tkebbib bil-mutur prinċipali	Servo mutur
assi X	Servo mutur
Assi Y	Servo mutur
assi Z	Servo mutur
Sistema ta' Kontroll	Kontrollur tal-moviment ta'-preċiżjoni ta' sitt-assi
HMI	7inch touch screen
Ferrovija gwida tal-kamin	Tajwan TBI, preċiżjoni fil-livell C-
Ċinturin taż-żmien	Ġappun, tal-Lvant
Berings	Ġappun NSK
Sensor	Ġappun Omron
Tensjonatur	Tensionatur manjetiku speċjali ta'-preċiżjoni għolja
Kaxxa tal-kejbil tal-magħżel	Kaxxa tal-ħadid fondut, żviluppata b'mod indipendenti
Bank tax-xogħol	Mejda tal-ħadid fondut, żviluppat b'mod indipendenti
Partijiet mekkaniċi oħra	Riċerka u żvilupp indipendenti

Karatteristiċi

Ix-chassis prinċipali ta 'din il-magna huwa pproċessat fin b'materjali integrali biex jimminimizza l-iżball tal-assemblaġġ ikkawżat mill-assemblaġġ, jiżgura l-eżattezza tal-pożizzjoni relattiva ta' kull parti u s-sodezza tal-użu fit-tul-.

◆ Il-parti tal-kontroll tadotta l-aktar sistema avvanzata ta 'kontroll tal-moviment multi-assi, bi prestazzjoni eċċellenti bħal interpolazzjoni lineari u ċirkolari, tkebbib spirali, eċċ. Minbarra li tirrealizza faċilment il-passi bażiċi ta' magni kompletament awtomatiċi bħal tmigħ awtomatiku, ras tal-istralċ awtomatiku, tkebbib awtomatiku, wajers ta 'preċiżjoni, denb tal-istralċ awtomatiku, qtugħ awtomatiku tal-wajers,. -iżbokk tal-wajer ta 'angolu rett u wajer li jagħfas fil-kanal.

◆ L-interface tal-magna tal-bniedem-huwa sempliċi u faċli biex tinftiehem, faċli biex topera, malajr biex tirrispondi, u għandha funzjoni ta 'ħażna ta' password biex tipprevjeni persunal mhux-relatat milli jimmodifika l-programm.

◆ Il-partijiet kollha li jiċċaqilqu huma misjuqa minn AC Panasonic servo muturi b'veloċità għolja, pożizzjonament preċiż u ħajja twila ta 'servizz.

◆ Il-komponenti importanti kollha huma marki importati.

◆ Il-virga tal-labra ta 'gwida tista' ddur 0 gradi, 90 grad, 135 grad (mhux obbligatorju) biex tikseb ras diffiċli tal-istralċ, iżbokk tal-wajer u qtugħ tal-wajer.

Skop ta' l-Applikazzjoni

1. Inductor coil

2. Relay coil

3. Backlight LCD coils ta 'vultaġġ għoli u baxx

4. Ignition coil ta 'vultaġġ għoli u baxx

5. Coil tas-sensor

6. Coil tal-valv tas-solenojd

7. Coil tal-injettur tal-karozzi

8. ABS tal-Karozzi, coil tal-ċarġer

9. Coil tal-istrument tal-karozzi

10. Coil tal-brejk awtomatiku

11. Transformer tal-qawwa tal-bidla

12. Transformer tat-tip EE

13. Transformer tat-tip EI

14. Coil tal-mutur stepper

15. Kolji ta' barra paralleli oħra

Apparat mhux obbligatorju

1. Tensjonatur

2. Magna tal-brim tal-wajer

3. Apparat tal-ippressar tal-angolu rett

4. Cutter sempliċi

5. Apparat li llaxka l-wajer

Ippakkjar

Materjal tal-Ippakkjar: Kaxxa tal-Kartuna/Injam b'fowm ġewwa.

1. Pakkett ġenerali (kartuna tal-karti jew borża tal-plastik): Għal partijiet euipped żgħar għal Tmien Spindle Motor Coil Winding Machine, Ippakkjaha b'forma u pakkett karta biex tiggarantixxi mhux imkisser matul it-trasport.

2. Pakkett tal-każ tal-injam: Għal skala akbar Eight Spindle Motor Coil Winding Machine, għandna mastrudaxxa speċjali tas-sengħa, li jagħmel il-każ tal-injam xieraq bi ħxuna eżatta, densità, tul. Il-vleġġa 'l fuq ↑immarkata fuq il-kaxxa tal-injam ta' barra. Materjal tal-buffer jitqiegħed fil-kaxxa tal-injam biex jipprevjeni xquq u xokk. Żgura li l-KXP12-81 Kompletament Awtomatiku 12-magħżel Bobbin Transformer Coil Winding Machine ma ssirx ħsara waqt it-trasport.

Fabbrika

Imwaqqfa fl-2007, KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD.has kiseb rikonoxximent bħala manifattur prominenti li jispeċjalizza f'magni tal-istralċ ta 'prestazzjoni għolja -, ikkumplimentati minn tagħmir ta' produzzjoni assoċjat u appoġġ teknoloġiku professjonali. A standout fil-firxa ta 'prodotti avvanzati tagħha hija l-KXP12-81 Full auto 12 spindles bobbin transformer coil winding machine-stat--soluzzjoni l-aktar avvanzata inġinerija bi 12-il magħżel għal tħaddim simultanju, li tagħti effiċjenza u preċiżjoni eċċezzjonali fil-bobbin transformer coil filwaqt li l-impenn tal-kumpanija tal-produzzjoni tal-bobbin teċċella.

Lil hinn mill-provvista ta 'tagħmir ewlieni bħall-KXP12-81 Full auto 12 spindles bobbin transformer coil winding machine, KIOXIA LIGHT RING joffri soluzzjonijiet ta' manifattura komprensivi ħafna kost-. Dawn is-soluzzjonijiet jaqdu r-rekwiżiti tal-produzzjoni ta 'komponenti diversi tal-feriti, inklużi transformers, ċowk, u aktar, u jiżguraw appoġġ affidabbli għal proċessar effiċjenti u ta' kwalità għolja f'diversi applikazzjonijiet tal-istralċ.
