Magni tal-Iwweldjar tal-Wajer Ultrasoniku

KX-700 Manwal għall-Utent tal-Magni tal-Welding tal-Wajer Ultrasoniku





1. Prekawzjonijiet

Jekk jogħġbok aqra bir-reqqa l-prekawzjonijiet li ġejjin qabel tibda u tuża l-magna tal-iwweldjar ultrasoniku tagħna!

Il-manwal jagħtik deskrizzjoni dettaljata tal-użu xieraq tal-magna tal-iwweldjar ultrasoniku, jekk jogħġbok kun żgur li tosserva b'mod strett l-implimentazzjoni.

Il-magna għandha tkun installata u użata minn professjonisti mħarrġa.

Tmissx ir-ras tal-għodda tal-iwweldjar waqt ix-xogħol u t-tħaddim. Il-vibrazzjoni ultrasonika tista' tikkawża ħruq serju fil-ġilda.

Il-magna tal-iwweldjar ultrasoniku mhix permessa sakemm l-operaturi jkunu ġew imħarrġa sew

Qabel il-manutenzjoni u r-reviżjoni, il-magna għandha tintefa l-ewwel, u x-xogħol ta 'tiswija u manutenzjoni għandu jitlesta minn tekniċi mħarrġa apposta

Tiftaħx ix-chassis jew taġġusta l-magna mingħajr il-permess tal-manifattur tat-tagħmir, jew il-garanziji kollha tal-manifattur jiskadu awtomatikament.

L-operaturi għandhom josservaw b'mod strett is-sigurtà u l-użu tal-manwal tat-tħaddim





2. Prekawzjonijiet ta 'sigurtà għall-użu

Qabel ma tibda u tuża, kun żgur li l-kejbils huma konnessi sew u li l-mewġ ultrasoniku jinżammu

Is-snin ta 'l-ert normali tal-magna ta' l-iwweldjar

* Għal użu sigur u biex tiġi evitata l-ħsara, tużax pinnijiet tal-azzar tal-metall jew simili

Materjal imqiegħed bejn l-għodda tal-iwweldjar

* Jekk jogħġbok żomm il-welder u l-għodda tal-iwweldjar regolarment u tiżgura li l-magna taħdem.

Taħt kundizzjonijiet normali

Xi kundizzjonijiet anormali, ħsejjes waqt l-iwweldjar, sabiex tiġi evitata ħsara lill-magna,

Jekk jogħġbok waqqaf l-użu immedjatament, żomm minn professjonist rilevanti jew ikkuntattja lill-persunal ta' wara-bejgħ

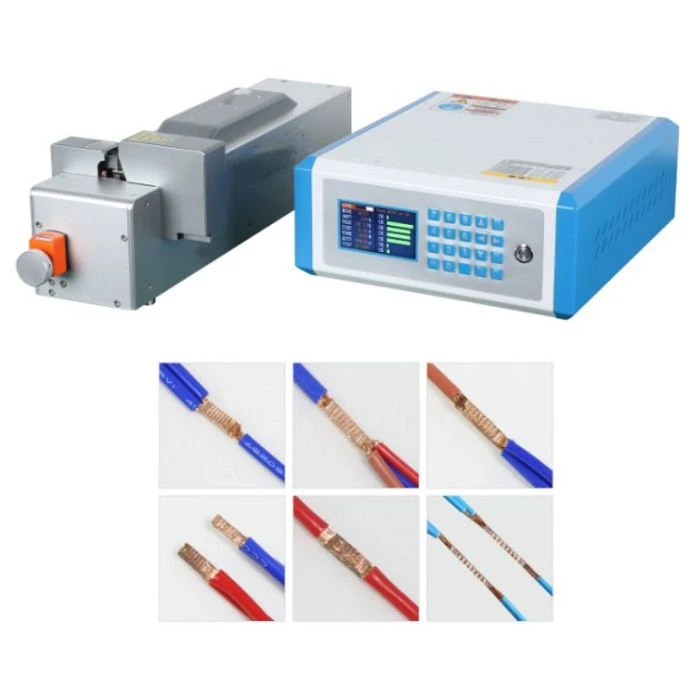

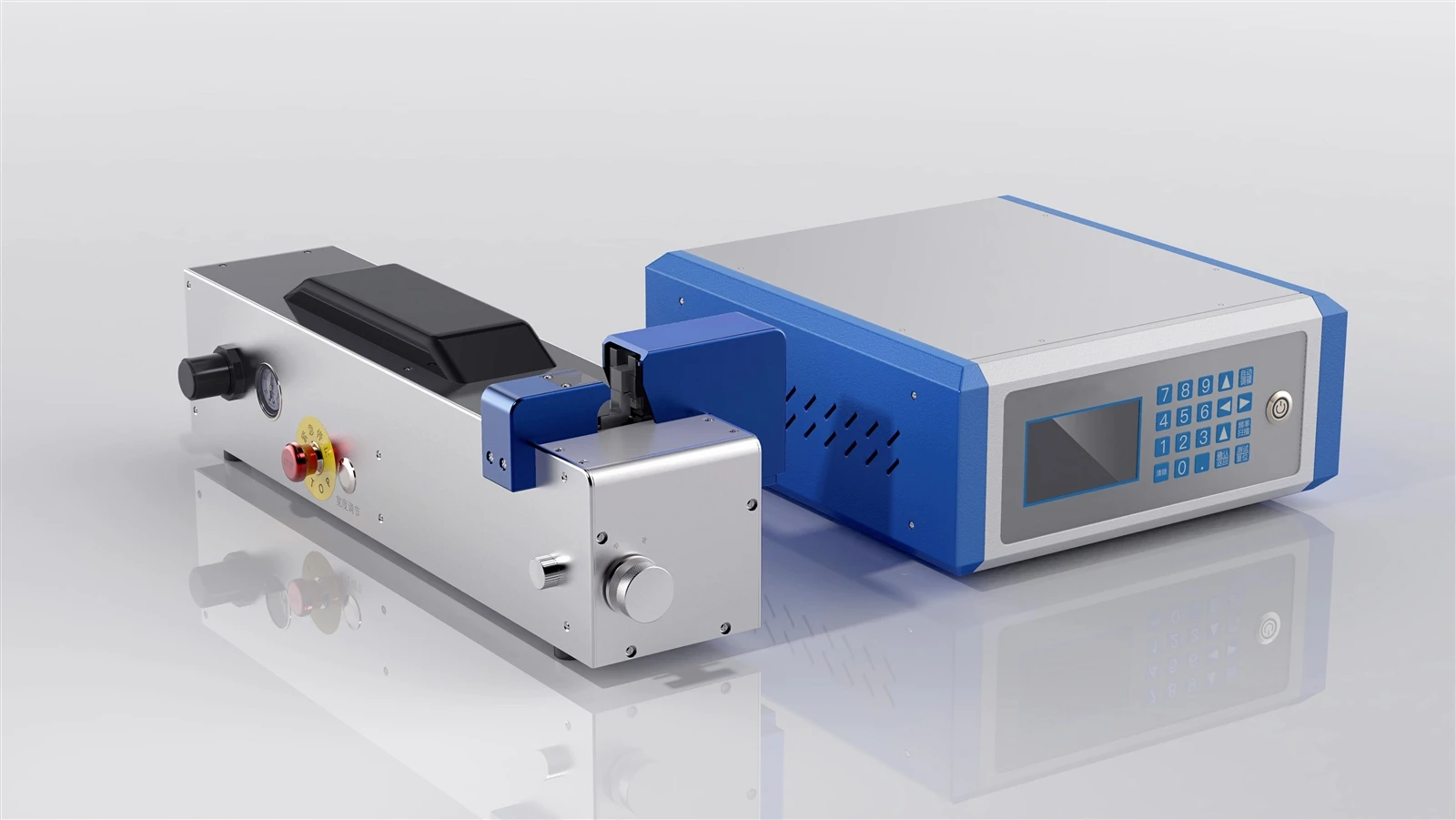

Ritratt (1) Magna tal-iwweldjar ultrasoniku



1. Parametri bażiċi tal-magni

Daqs standard tax-chassis	385 * 350 * 165 (Mm)
Daqs standard tar-rack	573 * 220 * 175 (Mm)
Frekwenza operattiva	20kHz
Pressjoni tal-arja tax-xogħol	0.5 ~ 06 Mpa
Dimensjonijiet xierqa ta' xedd tal-wajer	1-12 Mm



2. Deskrizzjoni tal-kompożizzjoni ta 'diversi partijiet tal-magna:

Il-welder ultrasoniku ta' xedd tal-wajer HMS - X00 jikkonsisti fil-partijiet li ġejjin

- Ġeneratur ultrasoniku (Chassis)

- Korp tal-magna tal-iwweldjar (Rack)

- Sistema ta' vibrazzjoni ultrasonika



2.1 Korp ultrasoniku (Rack)

Il-korp tal-magna tal-welding huwa magħmul prinċipalment minn apparat pnewmatiku u apparat ta 'kontroll, u l-apparat li jiffissa huwa prinċipalment mewġ ultrasoniku fiss.

Sistema ta' vibrazzjoni; Apparat pnewmatiku huwa li jipprovdi l-pressjoni meħtieġa għall-iwweldjar; U l-apparat ta 'aġġustament huwa magħmul mill-modulu tax-xellug u l-modulu tal-lemin.

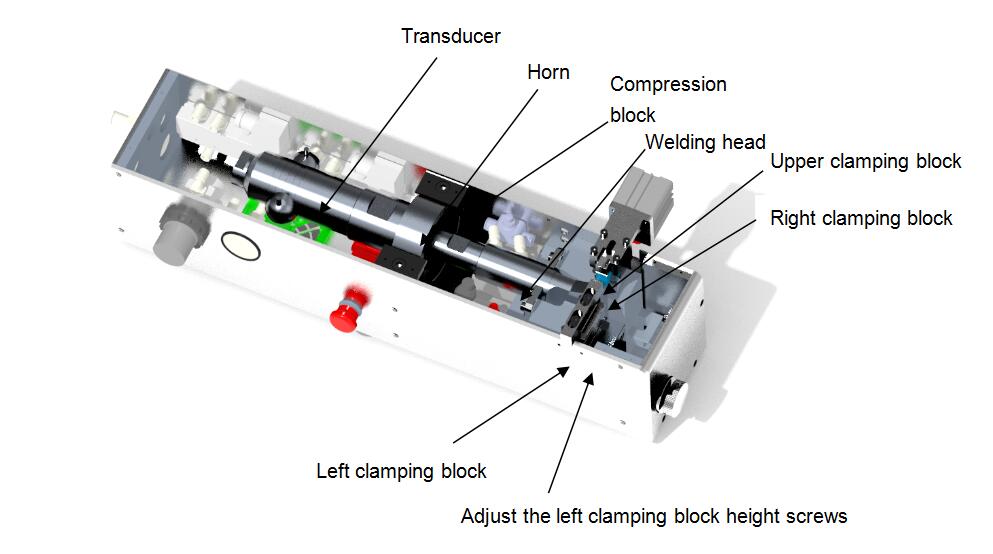

Dijagramma ta 'mekkaniżmu sempliċi ġewwa l-magna tal-iwweldjar tal-arness (Tliet)



Struttura interna sempliċi tal-qafas tal-magna tal-arness

Deskrizzjoni tal-Komponent:

Isem il-parti	Deskrizzjoni funzjonali
Transducer, ħorn, ras tal-welding.	Sistema kompluta ta 'vibrazzjoni
Blokk tal-kompressjoni	Għat-twaħħil tas-sistema tal-vibrazzjoni mar-rack
Blokk tal-ikklampjar tax-xellug	Għall-iwweldjar u l-kontroll tal-wisa '; Żewġ viti stabbiliti fuq il-blokka tal-ikklampjar tax-xellug għall-issettjar tal-wisa 'għal żero
Blokk tal-ikklampjar ta 'fuq	Agħfas moviment waqt l-iwweldjar
Blokk tal-ikklampjar tal-lemin	Użu tal-pożizzjoni tal-limitu biex jipprevjeni l-fenomenu tat-tħaddim tal-linja tal-lemin waqt l-iwweldjar
L-aġġustament tal-Viti Għoli u Baxx tal-Modulu tax-Xellug	Aġġusta l-ispazju ta 'fuq u t'isfel bejn il-blokka tal-ikklampjar tax-xellug u r-ras tal-iwweldjar biex tevita l-fenomenu tal-linja tax-xellug waqt l-iwweldjar

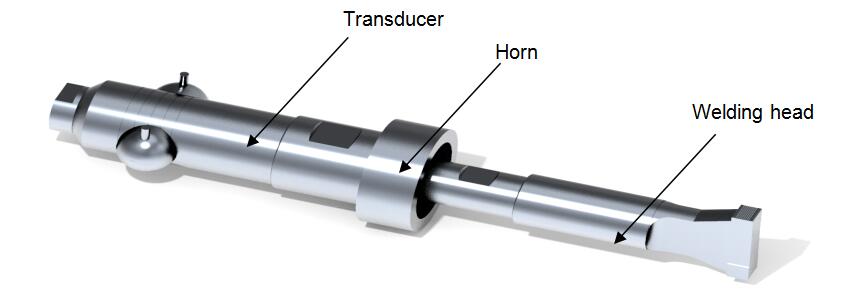

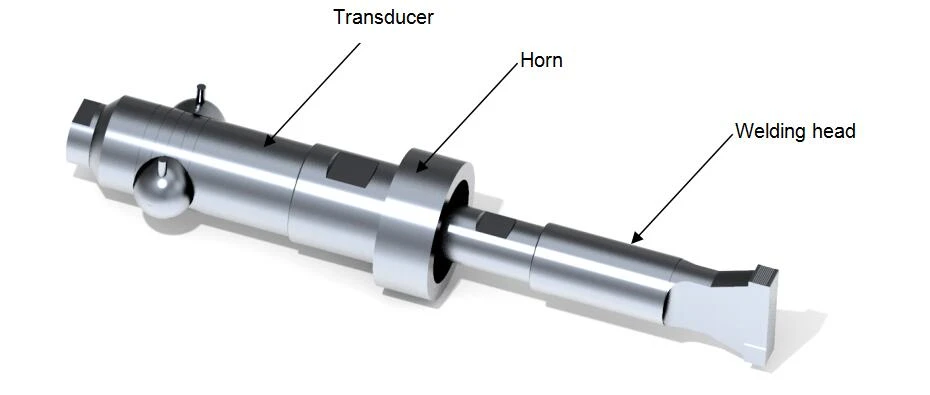

2.2. Sistema ta 'vibrazzjoni ultrasonika

Is-sistema ta 'vibrazzjoni ultrasonika hija unità akustika modulata bil-frekwenza li tikkonsisti minn:

- Transducer

- Qarn

- Kap tal-għodda tal-iwweldjar (arblu akustiku)





Dawn it-tliet partijiet huma konnessi permezz ta 'boltijiet speċjali, li l-uċuħ ta' kuntatt tagħhom huma maħduma bil-magni u mitħun ħafna, għandhom flatness għolja, nuqqas ta 'flatness jew uċuħ ta' kuntatt mhux imnaddfa jistgħu jikkawżaw telf kbir ta 'enerġija, u l-partijiet huma ssikkati b'wrench tal-ganċ speċjali biex jiġi evitat li jinħall minħabba vibrazzjoni ultrasonika.



Transducer

It-transducer huwa mezz biex jikkonverti enerġija elettrika ta'-frekwenza għolja f'enerġija mekkanika ta'-frekwenza għolja.



Changer tal-amplitudni

Il-bidliet tal-amplitudni jiffunzjonaw biex jibdlu l-amplitudni fis-sistema tal-vibrazzjoni, biex jikseb il-valur tal-amplitudni tal-iwweldjar mixtieq u biex jistabbilizza l-proċess tal-vibrazzjoni, u biex iżid jew inaqqas l-amplitudni billi jibdel il-forma u d-daqs tal-changer.



Kap tal-għodda tal-iwweldjar (arblu akustiku)

Ir-ras tal-welding (arblu akustiku) hija li tittrasmetti l-enerġija lill-biċċa tax-xogħol u ssuq il-biċċa tax-xogħol biex tivvibra fid-direzzjoni assjali tar-ras tal-iwweldjar (arblu akustiku) biex tirrealizza l-iwweldjar. Sabiex ir-ras tal-iwweldjar u l-biċċa tax-xogħol skid (moviment relattiv) kemm jista 'jkun fil-proċess tal-vibrazzjoni b'aċċelerazzjoni ta' frekwenza għolja, jittrasmettu enerġija lill-wiċċ tal-iwweldjar kemm jista 'jkun, l-iwweldjar tal-metall ultrasoniku normalment ikun iddisinjat fuq il-wiċċ tal-pożizzjoni tal-iwweldjar tar-ras tal-welding, il-wiċċ tal-bażi, u d-disinn tal-malji għandu kwadru, rhombus, strixxa u rekwiżiti speċifiċi tal-malja.

Età fissa

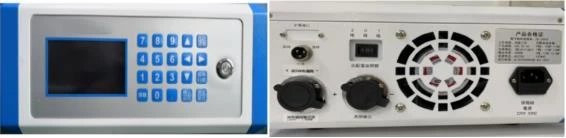

2.3 Ġeneratur ta 'l-iwweldjar ultrasoniku tliet (Kaxxa elettrika)



Figura (Ħames)







1. Istruzzjonijiet ta 'tħaddim għal ġeneratur ultrasoniku



Azzjoni 1: Ħin ta' attivazzjoni taċ-ċilindru tax-xift tax-xellug;

Azzjoni 2: Ħin ta 'attivazzjoni ta' ċilindru ta 'pressjoni aktar baxxa;

Ħin ta 'dewmien: Ħin tal-mewġ ta' dewmien tar-ras tal-welding;

Ħin ta 'fużjoni: Ħin ta' fużjoni ultrasonika;

Ħin tat-tkessiħ: Ħin taż-żamma tal-pressjoni meħtieġ wara l-iwweldjar;

Ħin tal-vibrazzjoni: Wara li tiskatta, terġa 'tqajjem il-ħin ultrasoniku biex tevita l-adeżjoni;

L-amplitudni tal-iwweldjar: Il-qawwa tal-iwweldjar ultrasoniku;

Modalità ta 'kontroll: Jikkontrolla l-effett tal-iwweldjar ultrasoniku biż-żmien;







Iwweldjar ta 'l-arness tal-wajers, it-tqegħid tal-pożizzjoni huwa meħtieġ; Huwa aħjar li tpoġġiha fuq ir-ras tal-iwweldjar u tipprova ma tneħħix ix-xedd.

Tista 'tara hawn taħt



Meta linji multipli ta 'xedd tal-wajer jiġu wweldjati, huma f'munzelli f'saffi u mqiegħda fin-naħa t'isfel tal-lemin; Tpoġġihomx kollha ċatti.





- Għandhom jittieħdu miżuri protettivi xierqa fuq il-post tax-xogħol biex tiġi evitata l-umdità tal-ġeneratur ultrasoniku u biex jiġu evitati t-trab u l-korrużjoni.

Età tal-gass tas-sess li jidħol fil-ġeneratur ultrasoniku

Biex tiżgura l-użu normali tat-tagħmir tal-iwweldjar tal-arness tal-wajer ultrasoniku, jekk jogħġbok qabbad il-wajer tal-ert biex tevita interferenza mal-iwweldjar ultrasoniku tal-metall.

Snin normali tax-xogħol.





1. Spakkjar

Il-magna tal-iwweldjar ultrasoniku ġiet ittestjata u aġġustata għall-aħjar stat qabel il-kunsinna

Sabiex tevita ħsara lit-tagħmir tal-iwweldjar, jekk jogħġbok aqra dan il-manwal bir-reqqa u wettaq l-iwweldjar tat-test qabel ma tużah wara li tneħħi l-ippakkjar.



2. Sors ta 'teħid ta' arja kkompressata

Input ta' arja kkompressata (qabel il-valv u l-filtru li jnaqqas il-pressjoni pprovduti minn kontrollur ultrasoniku):

Minimu: 0.5 MPa

Max: 0.6MPa

Twissija! L-issettjar speċifiku tal-pressjoni ta 'l-arja huwa determinat min-numru ta' wajers li għandhom jiġu wweldjati, meta l-pressjoni ta 'l-arja tad-dħul tkun aktar baxxa mill-pressjoni ta' l-arja meħtieġa għall-iwweldjar

Meta l-valur, il-funzjoni tal-użu tal-magna tal-welding mhux se tkun garantita, jekk jogħġbok oqgħod attent!

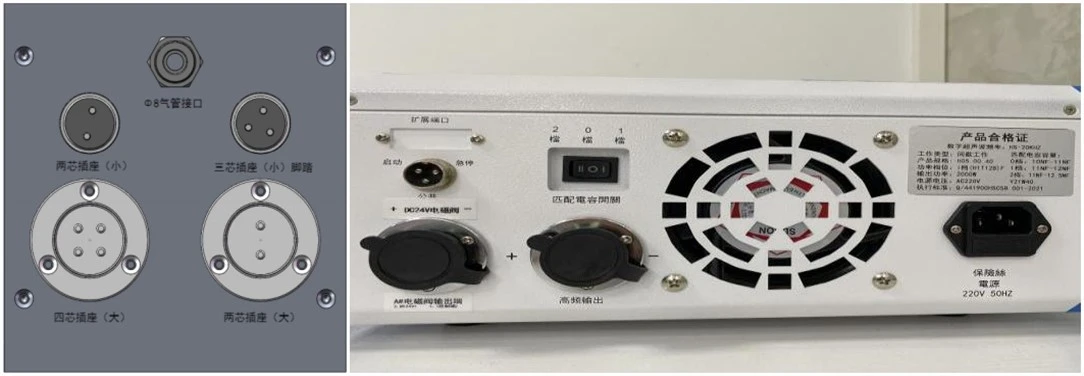

3. Konnessjoni bejn il-welder u l-ġeneratur

Wara l-ixtilliera, wara x-chassis.





Rack għax-chassis

Il-ġeneratur ultrasoniku u l-magna tal-iwweldjar huma konnessi minn cable bus. Irreferi għall-figura.

Qabbad il-kejbil mas-sokit tal-avjazzjoni xieraq u issikka l-iskorfina.



4. Ibda l-ġeneratur ultrasoniku

- Iċċekkja li l-iswiċċ ta' waqfien ta' emerġenza fuq l-ixtilliera ma jkunx fil-pożizzjoni magħfusa

Agħfas il-buttuna tal-bidu fuq il-ġeneratur

Agħfas il-buttuna tat-test direttament fuq il-ġeneratur tal-ultrasound (l-ultrasound m'għandux jiġi attivat għal aktar minn 5 sekondi).

Iċċekkja l-vibrazzjoni tal-output ultrasoniku bla-tagħbija

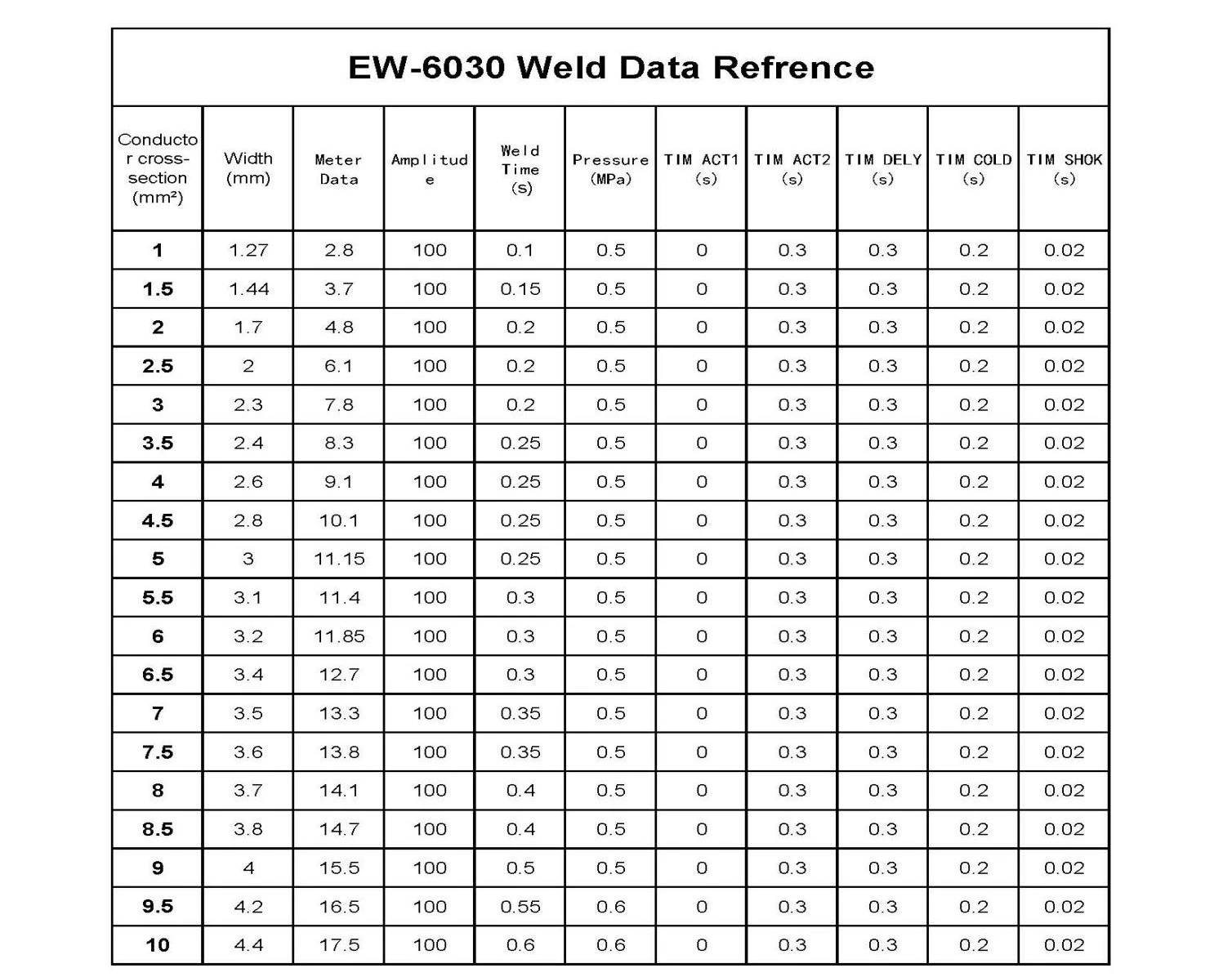

- Proporzjon tal-ħin tal-iwweldjar mal-forza tal-iwweldjar mal-amplitudni tal-iwweldjar mal-wisa' tal-iwweldjar

Poġġi l-wajers fuq il-kaxxa tal-istann, meta tkun lesta, iqanqal is-swiċċ tas-sieq

- Iċċekkja s-sodezza tal-biċċa tax-xogħol iwweldjata, iċċekkja d-deformazzjoni tal-wajer, jekk ma tissodisfax ir-rekwiżiti,

Aġġustament tal-parametri tal-iwweldjar u ri{0}}test tas-snin tal-iwweldjar

Ikkonferma l-parametri ideali tal-iwweldjar u r-riżultati tal-iwweldjar ideali

- Ikkonferma li l-effett tal-iwweldjar jissodisfa r-rekwiżiti tal-ispeċifikazzjonijiet tal-iwweldjar, huwa fi stat tax-xogħol ideali u jitqiegħed fil-produzzjoni għall-użu

Twissija! Tpoġġix is-swaba 'fil-kaxxa wweldjata waqt li l-magna tkun qed taħdem!







Kull darba li l-magna tal-welding tibdel ir-ras tal-iwweldjar jew l-apparat tal-ilbies, huwa diffiċli li jiġi żgurat li r-ras tal-iwweldjar ma tiġix spostata relattiva għall-apparat u l-modulu minħabba l-problema tad-daqs tal-apparat jew il-metodu ta 'installazzjoni, u faċilment iseħħu żewġ problemi:

Id-distakk bejn il-morsa u r-ras tal-iwweldjar huwa żgħir wisq, jew saħansitra l-enerġija hija kbira ħafna meta l-grillu ultrasoniku jkun ħabat, jew id-distakk huwa żgħir wisq, jew saħansitra ħabat, jew il-qamħ bejn il-morsa u r-ras tal-iwweldjar jista 'jkun imħassar direttament, jew l-effett tal-welding jista' jiġi affettwat, jew saħansitra r-ras tal-welding tista 'tiġi mħassra meta n-numru ta' drabi jkun kbir wisq, jekk jogħġbok agħti attenzjoni għal.

Id-distakk bejn il-morsa u r-ras tal-iwweldjar huwa kbir wisq, u huwa faċli li tmexxi l-linja waqt l-iwweldjar, jew l-effett tal-iwweldjar huwa affettwat mill-età eċċessiva tat-tarf tat-tqattigħ.



Dan li ġej jiddeskrivi kif taġġusta r-ras tal-istann ta 'sostituzzjoni u l-apparat tal-ilbies:

Twissija! Fil-proċess ta 'aġġustament tal-magna tal-iwweldjar, huwa strettament ipprojbit li tiskatta mewġ ultrasoniku biex tevita ħsara lir-ras u l-apparat tal-iwweldjar. Wara li jitlesta l-aġġustament, huwa pprojbit li tiskatta mewġ ultrasoniku għal żmien twil. Ġeneralment, il-mewġ ultrasoniku grillu m'għandux jaqbeż il-5 sekondi. Kull darba li l-magna tiġi aġġustata, huwa meħtieġ li jiġi ċċekkjat l-għoli tal-ippressar tal-blokka tal-ikklampjar ta 'fuq u tevita li r-ras tal-iwweldjar tikkollixxa.



1. Ibdel l-aġġustament tar-ras tal-welding

Passi ta' aġġustament:

1. Neħħi l-pannell ta’ fuq u l-pannell ta’ quddiem tal-magna tal-arness kif muri fil-Fig. (3)

2. Ħoll il-viti tat-twaħħil tal-modulu tax-xellug u erfa' ftit il-modulu tax-xellug għat-tneħħija faċli tas-sistema tal-vibrazzjoni

3. Ħoll il-blokka tal-pressjoni u oħroġ is-sistema tal-vibrazzjoni

4. Ibdel ir-ras tal-welding u installaha lura għall-età oriġinali

5. Snin tar-ras tal-kalibrazzjoni

6. Installa blokk tal-pressjoni ta 'wara u waħħal is-sistema ta' vibrazzjoni sewwa

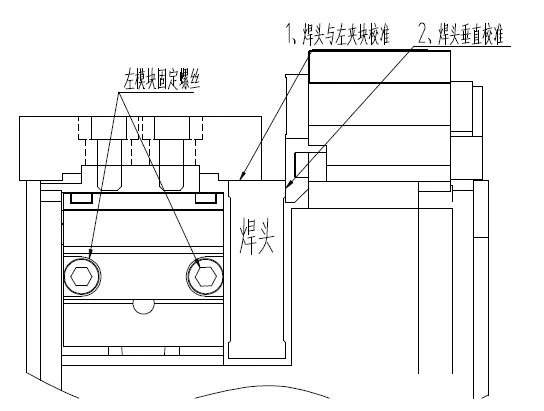

Metodu ta 'kalibrazzjoni tar-ras tal-welding:



Wieħed jista 'jara mill-immaġni tax-xellug (8) li l-kalibrazzjoni tar-ras tal-iwweldjar hija maqsuma f'żewġ aspetti:

1. Allinjament bejn ir-ras tal-welding u l-blokka tal-ikklampjar tax-xellug

2. Kalibrazzjoni vertikali tar-ras tal-welding

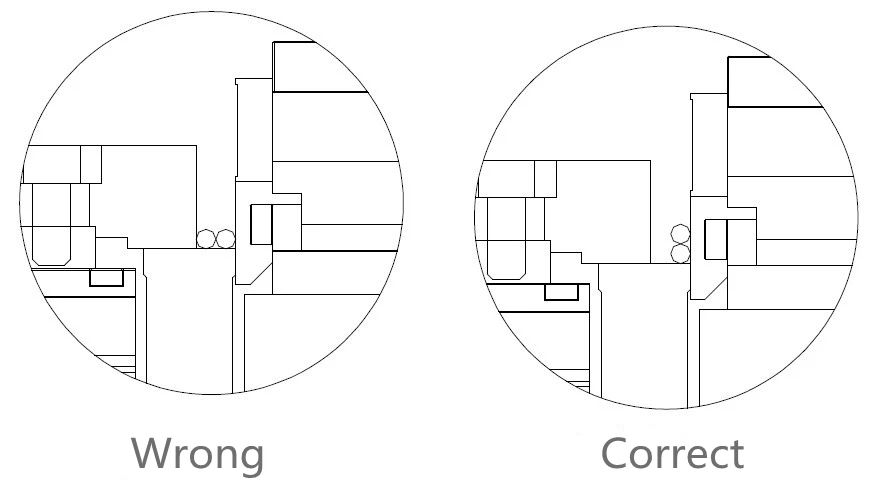

Allinjament bejn ir-ras tal-welding u l-blokka tal-ikklampjar tax-xellug

1. Neħħi l-modulu dritt

2. Waħħal il-modulu tax-xellug biex tevita l-ispostament

3. Spezzjoni viżwali tal-kanal tal-allinjament tal-ponta

4. Allinjament bejn ir-ras tal-welding u l-blokka tal-ikklampjar tax-xellug

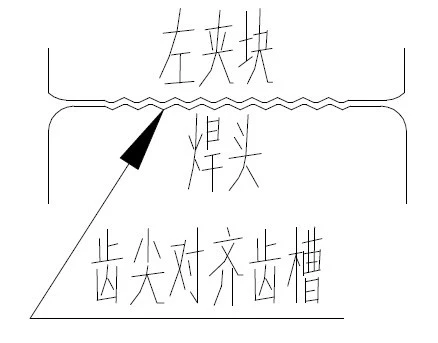

5. Il-quċċata tal-mewġ ta 'ripple tar-ras tal-iwweldjar hija allinjata mal-wied tal-mewġ tal-blokka tal-ikklampjar tax-xellug.





Kalibrazzjoni vertikali tar-ras tal-welding

1. Neħħi l-modulu dritt

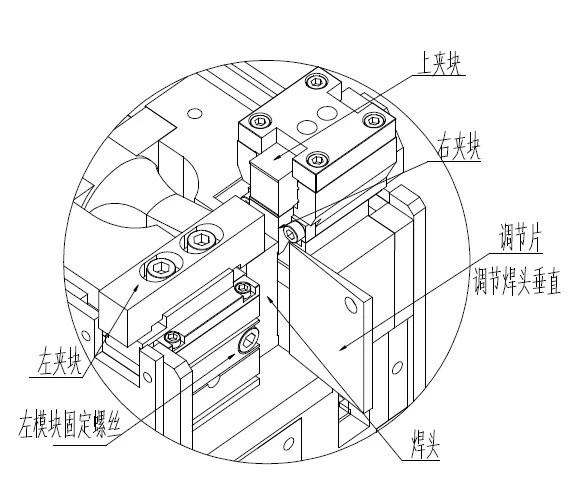

2. Uża t-tab ta 'aġġustament fornuta mal-magna biex twaħħal ir-ras tal-iwweldjar fid-distakk bejn il-modulu tal-lemin u n-naħa ta' taħt u l-modulu tal-lemin

3. Ikkalibra l-angolu tar-ras tal-welding u osserva t-tnixxija ħafifa tar-ras tal-welding.

4. Jekk l-ebda tnixxija tad-dawl, il-kalibrazzjoni hija kompluta



Attenzjoni!Meta r-ras tal-iwweldjar tiġi kkalibrata, iż-żewġ aspetti tal-kalibrazzjoni għandhom jitwettqu fl-istess ħin. Wara li titlesta l-kalibrazzjoni, għandu jiġi vverifikat li s-sistema tal-vibrazzjoni għandha tiġi mwaħħla sew. Wara li titlesta l-kalibrazzjoni, is-sistema tal-vibrazzjoni għandha tiġi evitata milli tinħall meta s-sistema tal-vibrazzjoni tibda tivvibra.



2. Aġġustament ta 'spazju bejn il-moduli tax-xellug u tal-lemin

Il-metodi ta' aġġustament tal-ispazju tal-moduli tax-xellug u tal-lemin għandhom jiġu aġġustati mill-ġdid kull darba li r-ras tal-welding tiġi mibdula jew l-apparat tal-ilbies jiġi sostitwit, kif muri fit-tabella li ġejja:



Aġġustament tad-distakk bejn il-blokka tal-ikklampjar tax-xellug u r-ras tal-iwweldjar	Aġġustament tad-distakk bejn il-blokka tal-ikklampjar tal-lemin u r-ras tal-iwweldjar
Istruzzjonijiet ta' aġġustament: Issikka l-kamin li jiffissa l-blokka tal-ikklampjar tax-xellug waqt il-kalibrazzjoni Ħoll il-viti li jiffissaw il-modulu tax-xellug u l-blokka tal-ikklampjar tax-xellug. Nimxu Jekk jogħġbok uża gauge tal-fessu ta' 0.02 mm għall-aġġustament tal-ispazju Wara l-kalibrazzjoni, issikka l-viti tal-iffissar tal-modulu tax-xellug Agħfas l-ikona "xellug u lemin" biex tivverifika jekk il-modulu tax-xellug huwiex issikkat u jimxi bla xkiel	Istruzzjonijiet ta' aġġustament: Ħoll il-viti tat-twaħħil fil-figura ta 'hawn fuq * Il-blokka tal-ikklampjar it-tajba hija biss imwaħħla mar-ras tal-iwweldjar. Ipprova ma jaqdix rwol qawwi fil-prevenzjoni tal-ħsara lir-ras jew l-apparat tal-iwweldjar. Issikka s-sena tal-kamin tat-twaħħil Agħfas l-ikona "U'l fuq u 'l isfel" biex tivverifika jekk il-modulu t-tajjeb huwiex issikkat u jiċċaqlaqx bla xkiel
Prekawzjonijiet: Il-viti tat-twaħħil tal-blokka tal-ikklampjar tax-xellug għandhom jiġu ssikkati qabel l-aġġustament	Prekawzjonijiet: Jista 'jiġi aġġustat billi tuża gauge tal-fessu ta' 0.01 mm għas-sigurtà



3. Wisa ' ta ' tliet ċineg tal-wajer

3.1 Aġġustament tal-wisa 'tal-wajer

1. Dawwar kontra l--lejn l-arloġġ biex iżżid il-wisa ', dawwar lejn l-arloġġ biex tnaqqas il-wisa'

2. Agħfas il-buttuna tat-test tal-wisa 'biex tiċċekkja jekk il-wisa' jekk xierqa



4. Sostituzzjoni ta 'erba' uċuħ ta 'wweldjar

Sabiex tuża r-ras tal-iwweldjar sal-limitu massimu, jekk jogħġbok ibdel il-wiċċ tal-iwweldjar għal kull 50,000 darba.

Tqil, jekk jogħġbok ibdel ir-ras tal-għodda tal-iwweldjar fil-ħin, ibdel il-wiċċ tal-iwweldjar fl-istess ħin, jekk jogħġbok iċċekkja l-blokki tal-ikklampjar tax-xellug u tal-lemin u l-blokki tal-ikklampjar ta 'fuq għal xedd.

Meta l-effett tal-iwweldjar ma jkunx ideali minħabba xedd serju, jew il-faċċata tal-iwweldjar hija kbira wisq wara l-iwweldjar, jew saħansitra tmexxi l-linja, jekk jogħġbok ibdel l-għodda tal-iwweldjar fil-ħin.





Meta l-magna tkun mixgħula jew il-magna taħdem għal numru speċifikat ta 'drabi, hemm ir-raġunijiet li ġejjin għal anormalità:

1. Il-wiċċ tal-konnessjoni mhuwiex nadif meta tissostitwixxi r-ras tal-iwweldjar, u l-konnessjoni mal-ħorn mhix stretta biżżejjed;

2. Ir-ras ta 'l-iwweldjar taħbat mal-morsa wisq drabi, li tirriżulta fi ħsara jew ksur; Jekk jogħġbok ibdel ir-ras tal-welding;

3. Meta r-ras tal-iwweldjar tintuża għal żmien twil u tilħaq il-ħajja tal-limitu, is-sistema tagħti allarm awtomatikament. Jekk jogħġbok ibdel ir-ras tal-welding;

Sabiex jinkisbu l-aħjar kundizzjonijiet tax-xogħol u tinżamm il-prestazzjoni tal-magna, biex jiġi żgurat it-tħaddim normali tas-sistema ta 'vibrazzjoni, is-sistema ta' vibrazzjoni għandha tiġi kkontrollata manwalment.

4. Il-partijiet kollha tal-gantry għandhom ikunu ssikkati kif suppost. Tikkuntattjax ir-ras tal-welding mal-biċċa tax-xogħol jew il-morsa.

5. Ixgħel il-qawwa u l-LED tal-qawwa huwa mixgħul.

6. Agħfas iċ-ċavetta tat-test ta 'tagħbija żejda biex tivverifika jekk il-frekwenza tar-reżonanza tas-sistema ta' vibrazzjoni hijiex fil-medda tax-xogħol u jekk isseħħx tagħbija żejda.

7. Ġeneralment, il-ħoss ultrasoniku huwa ħoss relattivament bla xkiel u ġentili. Jekk iseħħ ħoss stramb, jekk jogħġbok ibdel ir-ras tal-iwweldjar jew iċċekkja għal ħoss maħlul.

Moviment;

8. L-ebda ħoss anormali, operazzjoni normali tista 'titwettaq.

Għall-magna tal-iwweldjar tal-metall ultrasoniku kollu, ir-ras tal-iwweldjar hija parti suxxettibbli għall-ilbies -, il-ħajja tas-servizz hija limitata, u l-ħajja tas-servizz tar-ras tal-għodda tal-iwweldjar hija affettwata minn diversi fatturi. Il-fatturi ewlenin huma d-differenza tal-ebusija bejn ir-ras tal-għodda (azzar tal-għodda mwebbsa) u l-biċċa tax-xogħol (per eżempju, metall tal-ħadid mhux -), u l-ilbies u anke l-ksur tal-kanal tal-wiċċ ikkawżat mill-iwweldjar għal żmien twil, u r-ras tal-welding għandha tiġi sostitwita meta jkun hemm problema bir-ras tal-welding.



- Kap tal-għodda tal-iwweldjar (arblu akustiku)



Problemi li għandhom jiġu nnotati waqt is-sostituzzjoni:

1. Osserva bir-reqqa jekk il-ħajt tal-bolt tal-konnessjoni huwiex komplut, sabiex ma ssirx ħsara lill-blanzuni tal-kamin tas-sistema ta 'vibrazzjoni minħabba l-vibrazzjoni. Jekk meħtieġ, ibdel il-blanzuni bil-kamin.

2. Kun żgur li l-wiċċ ta 'konnessjoni huwa nadif, ħieles minn ħmieġ u oġġetti, butir waqt l-installazzjoni, u ħalli l-mewġ ultrasoniku jgħaddi aħjar.

Ftakar!

3. Wara li l-bolt ikun issikkat, ħoll nofs ċirku biex tevita li l-bolt jiġi ffissat fuq ir-ras tal-iwweldjar, u mbagħad installa t-tieni stadju fuq id-dipole.

Il-virga u t-transducer għandhom jiġu invitati mal-virga sekondarja l-ewwel, u mbagħad it-transducer ma jistax jiġi installat fl-ordni invers, jekk jogħġbok oqgħod attent!

4. Wara s-sostituzzjoni, tinstallahx fuq il-magna immedjatament, qabbad il-kejbils, u poġġi s-sistema ta 'vibrazzjoni direttament fuq il-mejda biex tittestja jekk il-mewġ ultrasoniku hijiex anormali.

Meta jkun hemm ħoss stramba, jekk jogħġbok installa mill-ġdid is-sistema ta 'vibrazzjoni

Ultrasound intermittenti ta' sentejn-snin-tliet-minuti, kull darba li l-ultrasound tal-grillu m'għandux ikun twil wisq, iċċekkja għal deni deni anormali jekk jogħġbok erġa'-installa

Tagħbija (L-uċuħ tal-konnessjoni jistgħu ma jkunux puliti)

Jekk għandek xi mistoqsijiet, jekk jogħġbok ikkuntattja lid-dipartiment tas-servizz ta' wara-bejgħ tagħna





1. Wara li jitlesta x-xogħol tal-iwweldjar ta 'kuljum, il-wajer tar-ram fuq ir-ras tal-għodda tal-iwweldjar u l-wiċċ tal-apparat għandu jitnaddaf b'pinzell.

Jekk jogħġbok imsaħ ir-ras tal-iwweldjar u l-apparat tal-iwweldjar b'tarpolin.



2. Meta twettaq ix-xogħol ta 'hawn fuq, iċċekkja l-ilbies fuq il-wiċċ tax-xogħol tar-ras tal-għodda tal-iwweldjar fl-istess ħin.

F'każ ta 'dipressjoni ovvja, il-wiċċ tax-xogħol jew l-għodda tal-iwweldjar għandhom jiġu sostitwiti fil-ħin.



3. Oqgħod attent għall-filtru tas-sors tal-arja wara l-ixtilliera. Jekk l-ilma tal-filtru u ż-żejt tal-filtru jakkumulaw aktar, jekk jogħġbok naddafha fil-ħin biex tevita li taffettwa l-valv li jirregola l-pressjoni ta 'preċiżjoni.



4. Meta tibda l-magna kuljum, agħti attenzjoni għal jekk is-sistema ultrasonika hijiex fi stat normali tax-xogħol matul l-awto-test tal-magna. Jekk hemm xi anormalità, jekk jogħġbok agħfas

Wettaq issolvi l-problemi skont il-passi li ġejjin, u ikkuntattja lill-persunal tas-servizz ta' wara-bejgħ fil-ħin.

1) Is-sistema ultrasonika hija maqsuma fi tliet partijiet ewlenin, li huma t-transducer u l-ġeneratur.

L-ewwel, jiġġudika jekk hemmx problema bir-ras tal-iwweldjar, ibdel ir-ras tal-iwweldjar b'waħda ġdida, u mbagħad osserva l-istat tas-sistema ultrasonika.

L-ebda ritorn għan-normal, jekk iva, tindika problema tar-ras tal-welding, jekk le, jekk jogħġbok ara l-pass li jmiss;

2) Jekk ma tkunx problema bir-ras tal-iwweldjar, tista 'tpoġġi ġeneratur ultrasoniku tajjeb ieħor (jekk hemm żewġ apparati konnessi mal-problema ultrasoniku)

Fuq il-virga tal-vibrazzjoni tal-magna tal-welding tal-metall tal-mewġ, osserva jekk il-magna hijiex normali. Jekk huwa normali, jindika li l-ġeneratur ultrasoniku għandu problemi.

Jekk hija anormali, tindika li t-transducer huwa difettuż. Jekk il-ġeneratur ultrasoniku jew it-transducer huwa difettuż, jekk jogħġbok ikkuntattja lill-manifattur fil-ħin.
